Características Generales

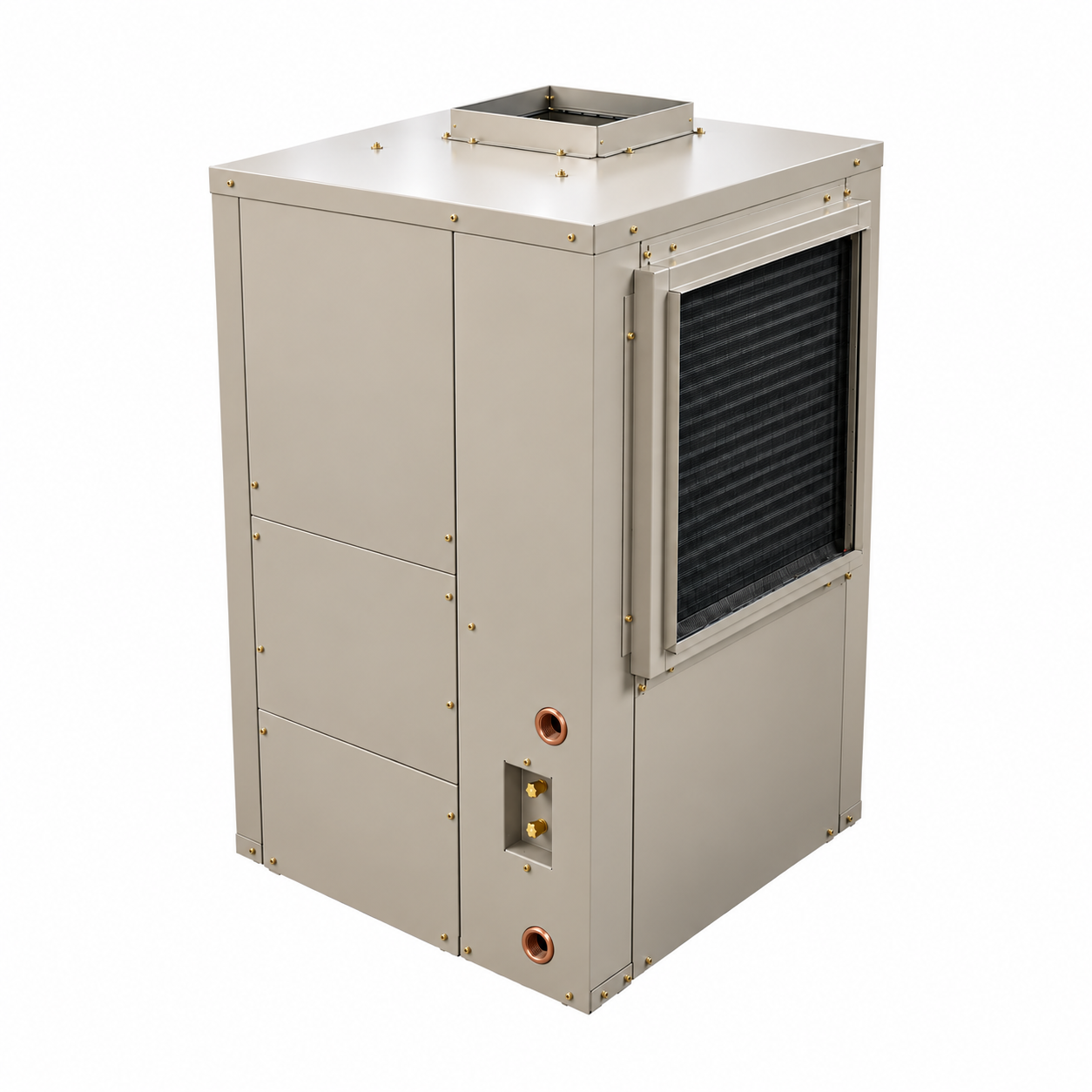

Los equipos paquete verticales condensados por agua Thermotar están diseñados para sistemas de expansión directa (DX) y aplicaciones de climatización que requieren una solución integral, compacta y confiable.
Su configuración vertical integra en una sola unidad los principales componentes del sistema de refrigeración, evaporación, condensación por agua y ventilación, facilitando su instalación y conexión al sistema de ductos y al circuito hidráulico de condensación.
El suministro y retorno de aire se realizan mediante conexiones verticales, permitiendo adaptar el equipo a diferentes configuraciones de ductería y condiciones particulares de instalación.
Disponibles en diferentes capacidades y configuraciones eléctricas, de acuerdo con los requerimientos específicos de cada proyecto.
Características del Gabinete
Gabinete fabricado en lámina de acero galvanizado prepintado, diseñado para ofrecer resistencia mecánica, durabilidad y protección contra la corrosión.
Su construcción compacta facilita el acceso a los componentes internos para labores de inspección y servicio.
La disposición vertical de sus diferentes secciones permite una integración eficiente de los componentes y facilita la conexión tanto con el sistema de distribución de aire como con el circuito hidráulico utilizado para la condensación.
Sistema de Ventilación
La sección de evaporación incorpora ventilador centrífugo tipo blower, seleccionado para proporcionar el caudal de aire y la presión estática requeridos por la aplicación.
La configuración del sistema de ventilación se determina de acuerdo con la capacidad del equipo, el caudal de aire requerido, la presión estática externa y las condiciones particulares de instalación.
Compresores
Disponibles con compresores tipo Scroll, seleccionados de acuerdo con la capacidad del equipo y el refrigerante especificado.
El sistema de refrigeración está diseñado para proporcionar una operación confiable y eficiente, integrando en una sola unidad los procesos de evaporación y condensación necesarios para la climatización del espacio.
Serpentín Evaporador
Equipados con serpentines evaporadores Thermocoil® fabricados con tubos de cobre y aletas de aluminio, diseñados para proporcionar una transferencia de calor eficiente y un desempeño confiable.
El serpentín evaporador realiza el proceso de enfriamiento y deshumidificación del aire antes de su distribución hacia el espacio acondicionado.
Opcionalmente pueden suministrarse configuraciones cobre/cobre y recubrimientos anticorrosivos para aplicaciones en ambientes altamente corrosivos o zonas costeras.
Condensador Enfriado por Agua
El sistema incorpora un condensador enfriado por agua, encargado de transferir al circuito hidráulico el calor absorbido por el refrigerante durante el proceso de climatización.
El condensador se conecta a un sistema externo de circulación de agua, como una torre de enfriamiento o circuito hidráulico de condensación, de acuerdo con las características del proyecto.
La selección del condensador se realiza considerando la capacidad del equipo, las temperaturas de entrada y salida del agua, el caudal requerido y las condiciones de operación especificadas.
Sistema de Filtración
La sección de evaporación puede incorporar filtros de aire, seleccionados de acuerdo con los requerimientos de calidad de aire de cada aplicación.
Los filtros se encuentran ubicados de manera que facilitan su acceso para inspección, limpieza o reemplazo.
Refrigerantes Disponibles
Configuraciones disponibles para R-410A, R-32, R-454B y R-290, según la capacidad del equipo y los requerimientos técnicos y normativos de cada aplicación.
