Características Generales

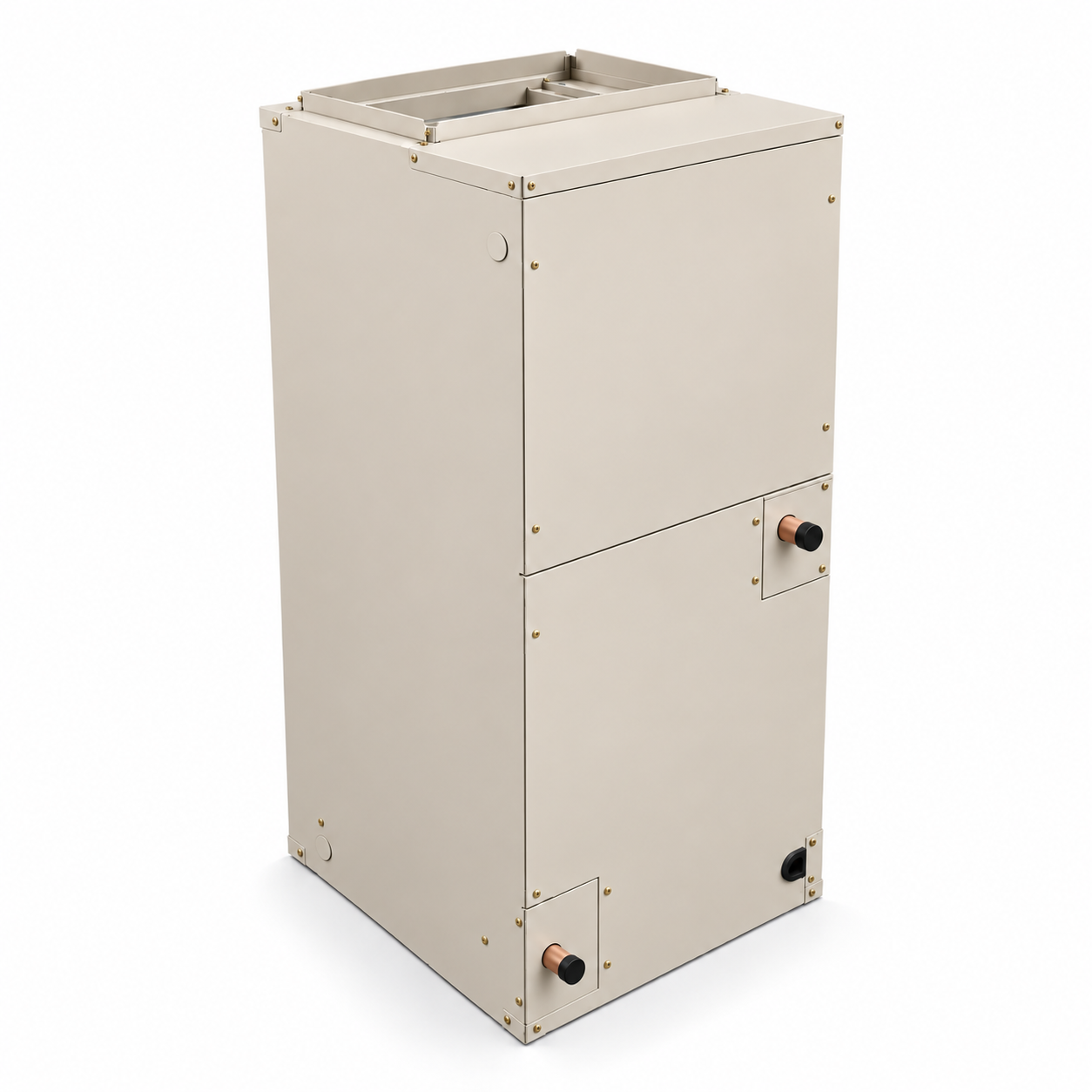

Las manejadoras de aire verticales residenciales Thermotar están diseñadas para sistemas de agua helada y aplicaciones residenciales que requieren una solución compacta, eficiente y confiable para la distribución de aire acondicionado.
Su configuración vertical permite optimizar el espacio disponible y facilita su integración con sistemas de ductería residenciales y sistemas centrales de producción de agua helada.
Disponibles desde 1.5 hasta 5 toneladas, con configuraciones seleccionadas de acuerdo con la capacidad, el caudal de aire y las condiciones particulares de cada aplicación.
Características del Gabinete
Gabinete fabricado en lámina de acero galvanizado prepintado, diseñado para proporcionar resistencia mecánica, durabilidad y protección contra la corrosión.
Además, su construcción facilita el acceso a los componentes internos para labores de inspección y servicio. Su diseño vertical permite aprovechar eficientemente el espacio disponible en la instalación.
Sistema de Ventilación
El sistema de ventilación incorpora ventilador centrífugo tipo blower, seleccionado de acuerdo con el caudal de aire y la presión estática requerida.
De esta manera, la manejadora proporciona una distribución uniforme del aire acondicionado a través del sistema de ductos de la vivienda.
La configuración del sistema de ventilación se determina según la capacidad del equipo y las condiciones particulares de cada instalación.
Serpentín de Agua Helada
Equipada con serpentín Thermocoil® fabricado con tubos de cobre y aletas de aluminio, diseñado para proporcionar una transferencia de calor eficiente entre el agua helada y el aire que circula a través de la unidad.
El serpentín realiza el proceso de enfriamiento y deshumidificación del aire antes de su distribución hacia los espacios acondicionados.
La selección del serpentín se realiza de acuerdo con las condiciones de diseño del sistema, incluyendo temperaturas de entrada y salida del agua, caudal de agua, capacidad requerida y condiciones del aire.
Opcionalmente, puede suministrarse configuración cobre/cobre y recubrimiento anticorrosivo para aplicaciones en ambientes altamente corrosivos o zonas costeras.
Sistema de Filtración
La manejadora puede incorporar filtros de aire de acuerdo con los requerimientos de calidad de aire de cada aplicación.
Además, su ubicación facilita el acceso para labores de inspección, limpieza y reemplazo.
Conexiones de Agua Helada
La unidad incorpora conexiones para suministro y retorno de agua helada, dimensionadas de acuerdo con la capacidad y el caudal de agua requerido por el serpentín.
Las conexiones y configuración hidráulica pueden adaptarse a las condiciones particulares del proyecto y del sistema central de agua helada.
