Características Generales

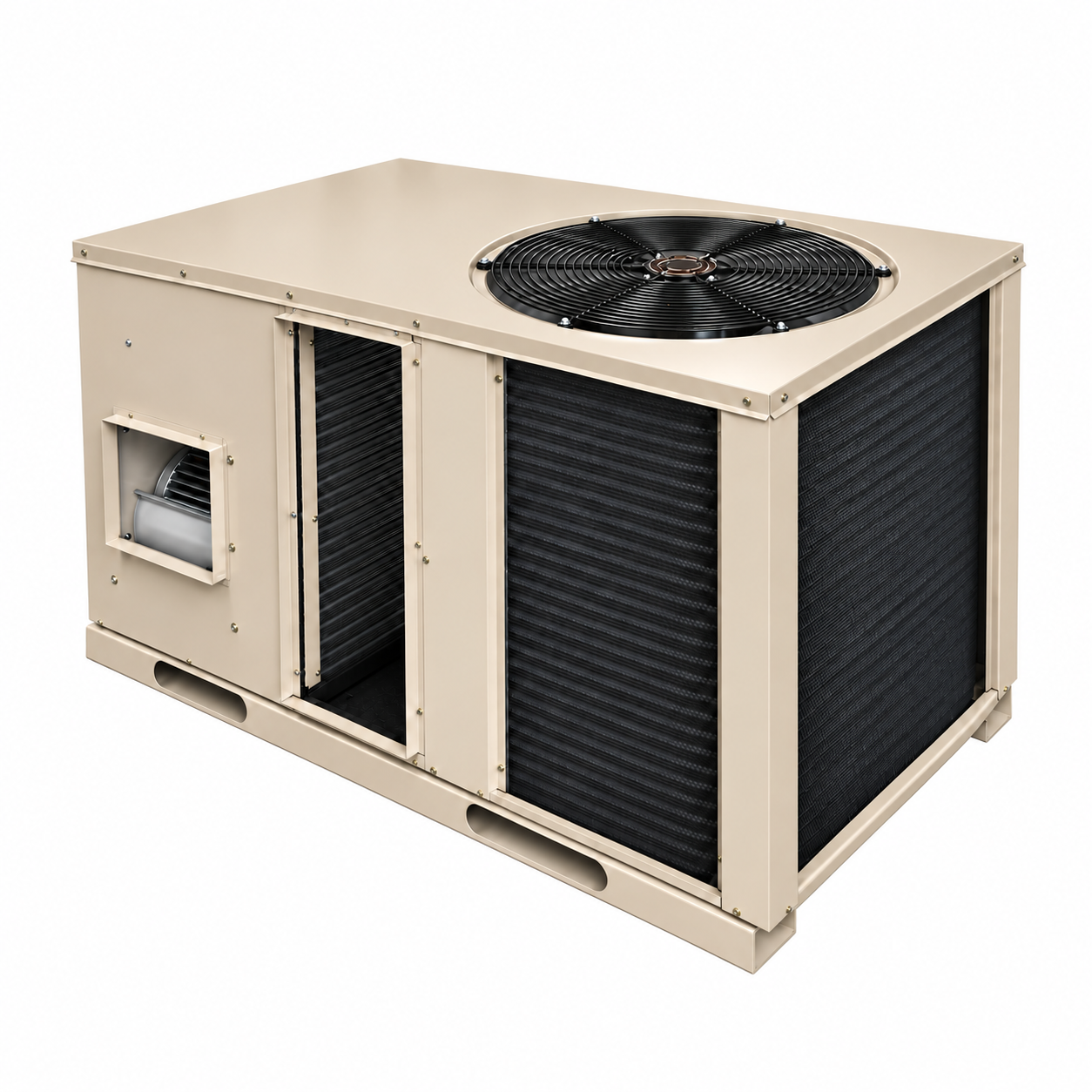

Los equipos paquete horizontales residenciales Thermotar están diseñados para sistemas de expansión directa (DX) y aplicaciones residenciales que requieren una solución integral, compacta y confiable para climatización.
Su configuración horizontal integra en una sola unidad los principales componentes del sistema de refrigeración, evaporación, condensación y ventilación, facilitando su instalación y conexión al sistema de ductos de la vivienda.
El suministro y retorno de aire se realizan mediante conexiones horizontales, permitiendo adaptar el equipo a diferentes configuraciones de ductería y condiciones particulares de instalación.
Disponibles en diferentes capacidades, configuraciones eléctricas y opciones de refrigeración, de acuerdo con los requerimientos de cada aplicación.
Características del Gabinete
Gabinete fabricado en lámina de acero galvanizado prepintado, diseñado para ofrecer resistencia mecánica, durabilidad y protección contra la corrosión.
Su construcción compacta facilita el acceso a los componentes internos para labores de inspección y servicio, manteniendo una configuración adecuada para aplicaciones residenciales.
La disposición horizontal de sus diferentes secciones permite una integración eficiente de los componentes y facilita su conexión con el sistema de distribución de aire de la vivienda.
Sistema de Ventilación
El sistema de evaporación incorpora ventilador centrífugo tipo blower, seleccionado para proporcionar el caudal de aire y la presión estática requeridos por la aplicación.
La configuración del sistema de ventilación se determina de acuerdo con la capacidad del equipo, el caudal de aire requerido, la presión estática externa y las condiciones particulares de instalación.
En la sección de condensación se utilizan ventiladores axiales, encargados de proporcionar el flujo de aire necesario a través del serpentín condensador y garantizar una adecuada disipación de calor hacia el exterior.
Compresores
Disponibles con compresores tipo Scroll, seleccionados de acuerdo con la capacidad del equipo y el refrigerante especificado.
El sistema de refrigeración está diseñado para proporcionar una operación confiable y eficiente, adecuada para las condiciones de climatización propias de aplicaciones residenciales.
Serpentín Evaporador y Condensador
Equipados con serpentines Thermocoil® fabricados con tubos de cobre y aletas de aluminio, diseñados para proporcionar una transferencia de calor eficiente y un desempeño confiable.
El serpentín evaporador realiza el proceso de enfriamiento y deshumidificación del aire, mientras que el serpentín condensador disipa hacia el exterior el calor extraído del espacio acondicionado.
Opcionalmente pueden suministrarse configuraciones cobre/cobre y recubrimientos anticorrosivos para aplicaciones en ambientes altamente corrosivos o zonas costeras.
Sistema de Filtración
La sección de evaporación puede incorporar filtros de aire, seleccionados de acuerdo con los requerimientos de calidad de aire de cada aplicación.
Los filtros se encuentran ubicados de manera que facilitan su acceso para inspección, limpieza o reemplazo.
Refrigerantes Disponibles
Configuraciones disponibles para R-410A, R-32, R-454B y R-290, según la capacidad del equipo y los requerimientos técnicos y normativos de cada aplicación.
