Características Generales

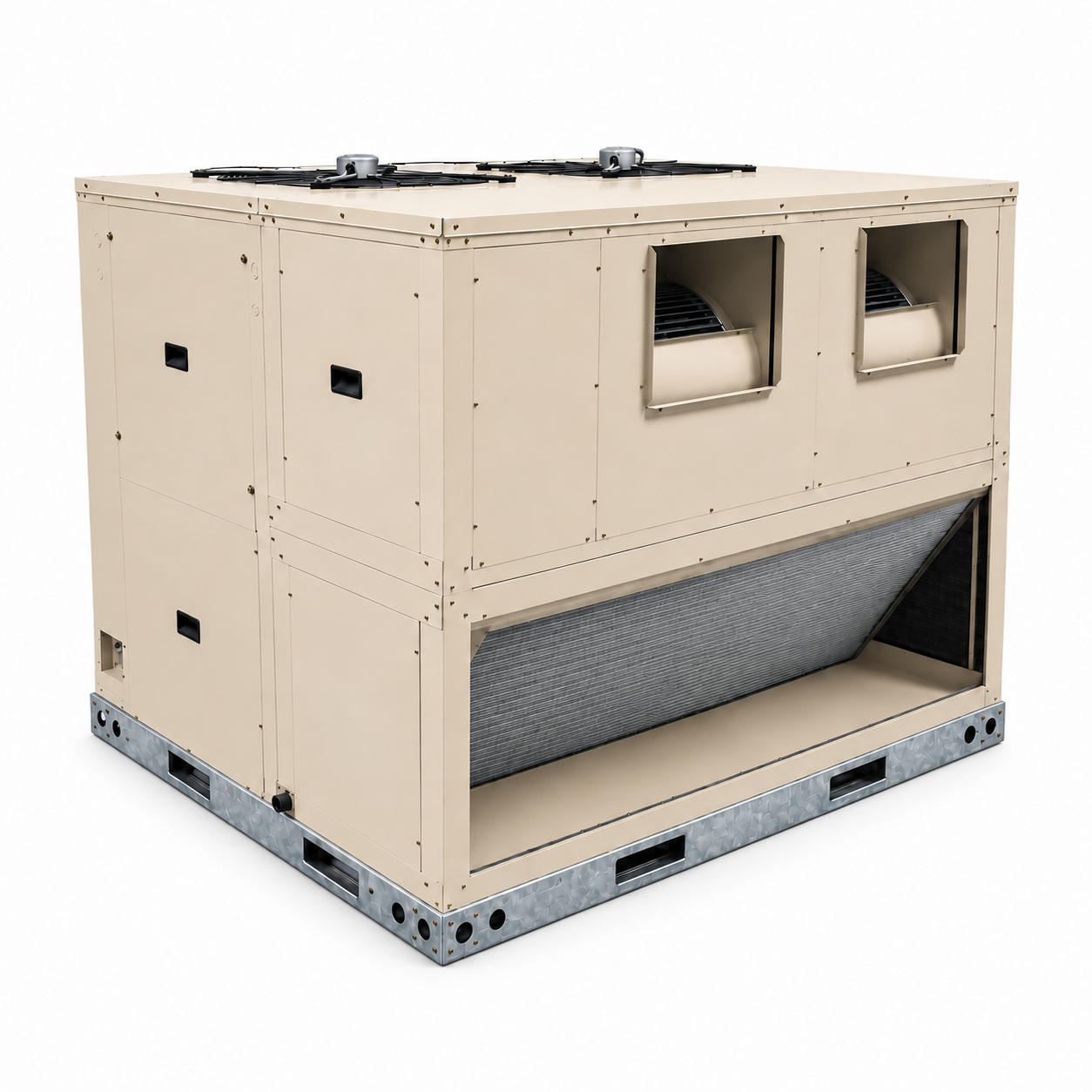

Los equipos paquete horizontales comerciales Thermotar están diseñados para sistemas de expansión directa (DX) y aplicaciones comerciales e industriales.
Estos equipos ofrecen una solución integral, robusta y confiable para diferentes necesidades de climatización.
Su configuración horizontal integra en una sola unidad los principales componentes de refrigeración, evaporación, condensación y ventilación. De esta manera, se simplifica la instalación y la conexión al sistema de ductos.
El suministro y el retorno de aire se realizan mediante conexiones horizontales. Por lo tanto, el equipo puede adaptarse a diferentes configuraciones de ductería.
Además, están disponibles en distintas capacidades y configuraciones de refrigeración, según las condiciones de diseño de cada proyecto.
Características del Gabinete
El gabinete está fabricado en lámina de acero galvanizado prepintado. Este material proporciona resistencia mecánica, durabilidad y protección contra la corrosión.
Su construcción está diseñada para aplicaciones comerciales e industriales. Asimismo, facilita el acceso a los componentes internos para labores de inspección y servicio.
La disposición horizontal de las diferentes secciones permite una integración eficiente de los componentes. Además, facilita la conexión con el sistema de distribución de aire.
Sistema de Ventilación
La sección de evaporación incorpora ventiladores centrífugos tipo blower. Estos se seleccionan según el caudal de aire y la presión estática requerida.
La configuración del sistema depende de la capacidad del equipo y de las condiciones particulares de instalación. También se consideran el caudal requerido y la presión estática externa.
Por otra parte, la sección de condensación utiliza ventiladores axiales. Estos generan el flujo de aire necesario a través del serpentín condensador.
De esta manera, se logra una adecuada disipación del calor hacia el exterior.
Compresores
Los equipos están disponibles con compresores tipo Scroll. Su selección depende de la capacidad del equipo y del refrigerante especificado.
Según la configuración requerida, el equipo puede incorporar uno o múltiples compresores. Asimismo, puede incluir varios circuitos independientes de refrigeración.
Esta configuración ofrece mayor flexibilidad de diseño y permite adaptar la capacidad del equipo a cada aplicación.
Serpentín Evaporador y Condensador
Los equipos incorporan serpentines Thermocoil® fabricados con tubos de cobre y aletas de aluminio. Su diseño permite una transferencia de calor eficiente y confiable.
El serpentín evaporador realiza el enfriamiento y la deshumidificación del aire. Por su parte, el serpentín condensador disipa hacia el exterior el calor extraído.
Opcionalmente, pueden suministrarse serpentines cobre/cobre. También están disponibles recubrimientos anticorrosivos para ambientes altamente corrosivos o zonas costeras.
Sistema de Filtración
La sección de evaporación puede incorporar filtros de aire. Estos se seleccionan según los requerimientos de calidad de aire de cada proyecto.
Además, su ubicación facilita las labores de inspección, limpieza y reemplazo.
Refrigerantes Disponibles
Los equipos pueden configurarse para R-410A, R-32, R-454B y R-290.
La selección del refrigerante depende de la capacidad del equipo. Además, se consideran los requerimientos técnicos y normativos aplicables a cada proyecto.
