Características Generales

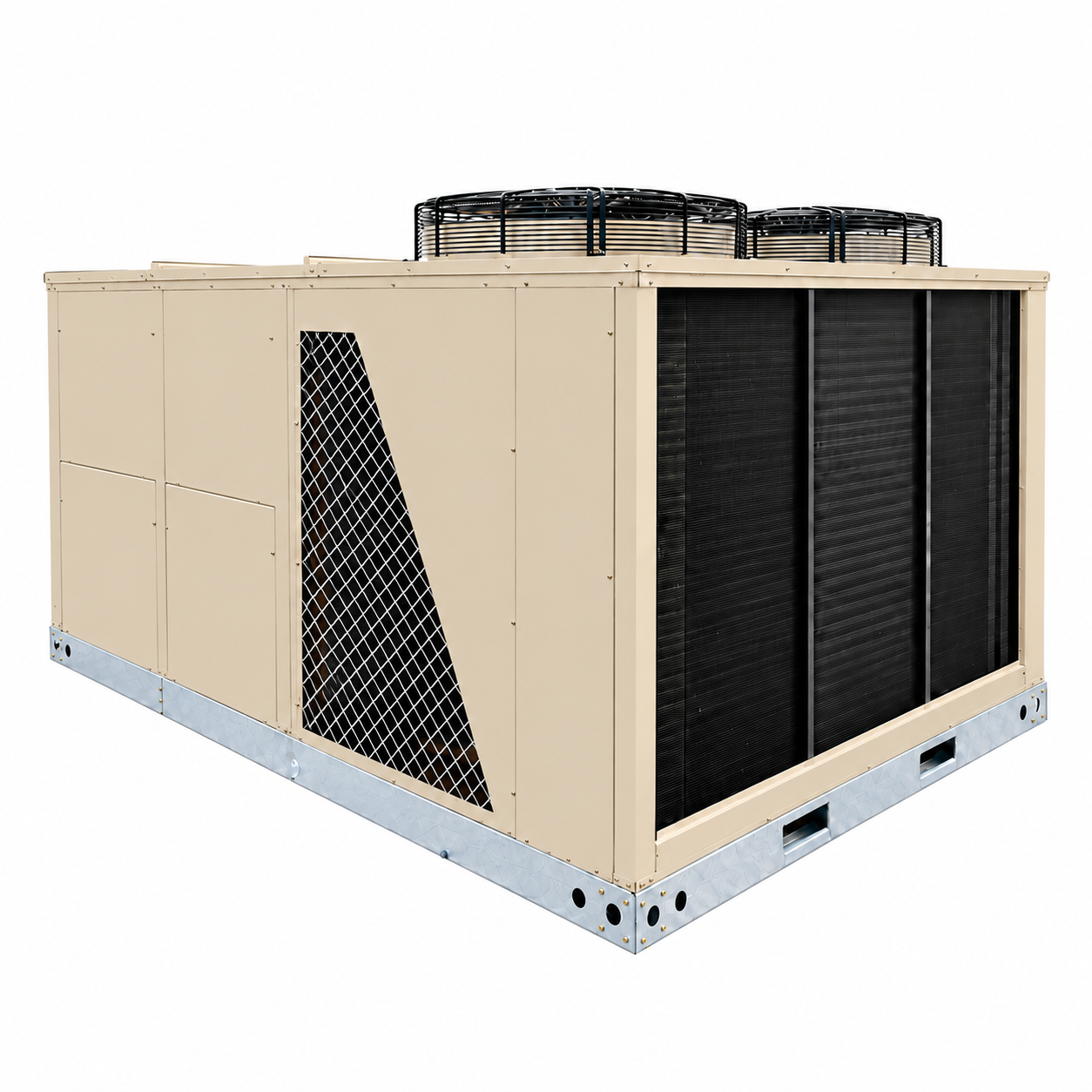

Los equipos paquete comerciales Thermotar tipo Downflow están diseñados para sistemas de expansión directa (DX). Son adecuados para aplicaciones comerciales e industriales que requieren una solución integral, robusta y confiable de climatización.
Su configuración Downflow integra en una sola unidad los principales componentes de refrigeración, evaporación, condensación y ventilación. Además, permite realizar la descarga del aire acondicionado de forma vertical hacia abajo.
De esta manera, el equipo puede conectarse con ductería inferior, plenos o bases tipo roof curb. Esta configuración resulta especialmente útil cuando la distribución del aire se realiza por debajo del equipo.
Los equipos están disponibles en diferentes capacidades y configuraciones de refrigeración. Por lo tanto, pueden adaptarse a las condiciones de diseño de cada proyecto.
Características del Gabinete
El gabinete se fabrica en lámina de acero galvanizado prepintado. Este material proporciona resistencia mecánica, durabilidad y protección contra la corrosión.
Además, su construcción facilita el acceso a los componentes internos para labores de inspección y servicio.
La distribución interna de las diferentes secciones permite integrar eficientemente los componentes. Asimismo, facilita la conexión con sistemas de distribución de aire mediante descarga inferior.
Sistema de Ventilación
La sección de evaporación incorpora ventiladores centrífugos tipo blower. Estos se seleccionan según el caudal de aire y la presión estática requerida.
La configuración del sistema depende de la capacidad del equipo y del caudal de aire necesario. Además, se consideran la presión estática externa y las condiciones particulares de instalación.
El aire acondicionado se impulsa verticalmente hacia abajo mediante la configuración Downflow. De esta manera, puede distribuirse por ductería inferior, plenos o sistemas con roof curb.
Por su parte, la sección de condensación utiliza ventiladores axiales. Estos generan el flujo de aire necesario a través del serpentín condensador.
Así, el sistema permite disipar adecuadamente el calor hacia el exterior.
Compresores
Los equipos están disponibles con compresores tipo Scroll. Su selección depende de la capacidad del sistema y del refrigerante especificado.
Además, el equipo puede incorporar uno o varios compresores, según la capacidad requerida. También puede configurarse con múltiples circuitos independientes de refrigeración.
De esta manera, es posible obtener mayor flexibilidad de diseño y control de capacidad.
Serpentín Evaporador y Condensador
Los equipos incorporan serpentines Thermocoil® fabricados con tubos de cobre y aletas de aluminio. Su diseño permite una transferencia de calor eficiente y un funcionamiento confiable.
El serpentín evaporador realiza el enfriamiento y la deshumidificación del aire. Por su parte, el serpentín condensador disipa hacia el exterior el calor extraído.
Además, pueden suministrarse serpentines cobre/cobre como opción. También están disponibles recubrimientos anticorrosivos para ambientes altamente corrosivos o zonas costeras.
Sistema de Filtración
La sección de evaporación puede incorporar filtros de aire. Estos se seleccionan según los requerimientos de calidad de aire de cada proyecto.
Además, su ubicación facilita las labores de inspección, limpieza y reemplazo.
Refrigerantes Disponibles
Los equipos pueden configurarse para R-410A, R-32, R-454B y R-290. La selección depende de la capacidad, las condiciones del proyecto y los requerimientos técnicos aplicables.
